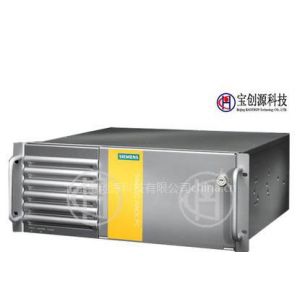

机架式PC 547B

综述
SIMATIC机架式PC547b适合安装于19"机架的系统，具有以下功能特性： 功能强大、创新的PC
体系结构 易于PC的扩展性 低成本、高性能的SIMATIC工业机架式PC CE认证标志，适用于工业
和商业环境

    采用一代的 Intel Core2 Duo 桌面应用 64 位处理器，西门子自动化与驱动（A&D）集
团以功能强大的 19" 系列设备为起点，成功地研发了Simatic 新型工业机架式 PC 547B。
这种PC的计算能力强大，尤其适用于过程组态设计或工业图像处理的高速、大容量数据处理
工作。结构紧凑、节省空间，可安装在 500 毫米深度的 19 英寸控制控制柜内。


    与其前代产品相比，这种新型机架式 PC 的计算能力要高出 50 % 以上。使用2.4GHz Intel
Core2 Duo E6600，带 4 MB 二级缓存，和 1.8GHz Intel Core2 Duo T4300 处理器，带 2 MB
二级缓存的产品型号的前端总线（FSB）频率分别为 1066MHz 和800MHz。使用 2.0GHz Intel
Celeron 440 处理器的设备，前端总线频率为 800 MHz。Intel 945G Express 芯片组，串行
ATA II、USB 2.0 接口、图形扩展 PCI Express x16 接口、千兆以太网网卡 PCI Express x1
接口等，提供了其它的应用功能。当系统响应速度要求***高时， DDR2-667 SDRAM 双通道内存
可以扩展至 4 GB。

    使用了 250 GB 的 Sata 硬盘，可以快速、可靠地存储数据。使用了热插拔、可拆除式机架和 R
AID1 镜像硬盘组态，具备极高的系统可用性和数据安全性，在运转期间也可以方便地更换硬盘。
Raid 控制器采用板载方式提供，不占用任何 PCI 插槽。前侧设计有 LED，可显示风扇和温度状态。

    Simatic机架式 PC 547B 的外设包括有 6 个 USB2.0 接口（2个为前置前口），4 个空置 PCI 插
槽和一个10/100/1000-Mbit/s 以太网接口。一个PCI Express x16 图形卡，它可以实现双监控功能。
已激活、随时可安装的操作系统选项有 Windows 2000、XP Professional 或 Windows 2003 Server。
不久也支持Vista 。这种机架式 PC 可以以水平和竖起方式操作，借助可选塔型套件，可适合用作工
业工作站或控制室和设计中心内的服务器。

西门子工控机  PC 847B

北京宝创源科技010-51662657-813 82896620庄工 guobaogk@baotron.com
SIMATIC Rack PC 847B

设计
19"机架，4个机架单元
?预备的伸缩式轨道
?用于水平或垂直安装
?19"、可从外部拆卸的安装托架
主板
自主开发并制造的主板
处理器
　　　　　　双核    ? Intel Core 2 Duo T7400 (2.16 GHz, 667 MHz FSB, 4 MB二级缓存， EM64T)
　　　　　　双核    ? Intel Core 2 Duo T5500 (1.66 GHz, 667 MHz FSB, 2 MB二级缓存，EM64T)
　　　　　　单核    ? Intel Celeron M 440 (1.86 GHz, 533 MHz FSB, 1 MB二级缓存)

主存储器
? 256 MB DDR667 SDRAM (具备双通道支持功能的DDR2); 可扩展至4 GB
扩展槽
? 7 x PCI, 1 x PCI-Express x16或
? 7 x PCI, 1 x PCI-Express x16, 3 x PCI-Express x4
图形
? 板载：Intel GMA950控制器位于PCI-Express总线处，集成至芯片组中，容量高达128 MB
? 像素：1280 x 1024；刷新率：100 Hz；32 位颜色
? In PCIe x 16插槽（可选）:PCI-Express图形卡(DualHead双头显示:2 x VGA或2 x DVI), 128 MB
? 像素高达2048 x 1536；刷新率：75 Hz；32位颜色
操作系统
? 包含在提供范围之内。已预安装，
? 并提供恢复-DVD
? 无
? Windows 2000 / XP Professional MUI(多语言用户界面；5种语言版本 德语/英语/法语
? /西班牙语/意大利语)
? Windows Server 2003, 包括5种客户端MUI(多语言用户界面；5种语言版本 德语/英语
? /法语/西班牙语/意大利语）
电源
交流110/230 V, 50/60 Hz; 当电压为0.85 x标称电压时，短期电压中断可长达20 ms（根据NAMUR）
驱动器
硬盘（采用NCQ技术的串行ATA)
内部安装（在能够减缓冲击和振动的驱动器支架中）、或前端、可拆卸的热插拔框架
? 80或160 GB, 或
? 2 x 160 GB, 或
? RAID1, 2 x 160 GB(RAID板载控制器)
光驱
? DVD-ROM或DVD R/RW
软驱
? 1.44 MB??(可选)
模块槽
? 6 (内部：2 x 3.5“ ??前侧：3 x 5.25“, 1 x 3.5“ )
接口
PROFIBUS/MPI
12 Mbit/s (电气隔离型、CP 5611-兼容型)；可选
Ethernet（以太网）
2 x 10/100/1000 Mbit/s (RJ 45)
USB 2.0

订货号:E20001-K8560-C400-X-5D00
