西门子工控机  IPC547G

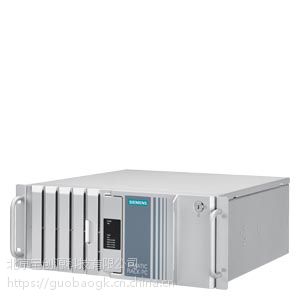

SIMATIC IPC547G 是一款具有 19 英寸机架设计的坚固工业 PC (4 U)。

能够提供：

? 的性能

? ***吸引力的价格

? Intel Core i 技术（第 6 代）

Benefits

系统性能极高，可用于完成复杂自动化和可视化任务

? *** PC 技术（例如，Intel Core i 第六代处理器，带有 Turbo Boost 2.0，超线程和虚拟化技术）

? 存储器和图形控制器集成在处理器中，用于实现较高的存储器和图形性能

? 性能极高（例如，Intel C236 芯片组，采用双通道技术的 DDR4 存储器）

? 高数据传输速率（例如，带 480 GB 串行 ATA 固态硬盘、高达 2 TB 的串行 ATA 硬盘、双千兆位以太网、PCI-Express 3.0 技术）

系统可用性提高，停产时间缩短

? 24 小时运行（故障间隔时间长，采用变速风扇）

? 高效自诊断（前面的状态 LED 用于指示风扇状态和温度，SIMATIC IPC DiagMonitor）

? 因采用 RAID1（镜像磁盘系统）或 RAID5（带奇偶校验的磁盘分条）而具有较高数据安全性，还带有额外的热后备硬盘

? RAID 配置的“热插拔”可拆卸硬盘托架（可在运行期间更换硬盘）

? 发生故障时迅速识别和更换硬盘（通过用于 RAID 配置的硬盘报警 LED 指示灯）

? 固态硬盘选件与 RAID1 相结合（数据位于 RAID1 网络中的硬盘上，预装和激活的操作系统位于固态硬盘上）

? 具有“热插拔”功能的冗余电源（运行时用于更换电源模块）

在试运行、运行和服务期间具有高度的灵活性和用户友好性

? 预安装、激活操作系统

? IAMT（英特尔主动管理技术）功能，用于远程访问 IPC（远程维护）

? 由于配有恢复用 DVD，可以将硬盘快速恢复到交付时的状态

? 由于使用受控风扇，噪音较低

? 标准实现为工业工作站或服务器

? 内置 RAID1/RAID5（PCI 插槽未被 RAID 控制器占用）

? 利用伸缩式导轨或配置成塔式工业 PC，可以灵活地应用在各种不同的安装位置。

? 提供 Intel 混合型多显示器支持，与可选的 PCIe x16 显卡配合使用，可连接最多 5 台显示器

? 由于采用了集成接口和 7 个扩展槽（P CI 和 PCI Express）实现了高度的灵活性和可扩展性

具有极高工业兼容性和紧凑性，适合在工业环境中 24 小时不间断使用

? 与众不同的产品设计，用户友好的外壳形式

? 在环境温度可达 40 °C 的情况下，也能保持处理器性能（配置下），不会下降（减速）

? 电磁兼容性和防腐蚀性很高的金属外壳，适合在工业环境中以及家庭、商业环境中使用

? 适合安装在深度仅为 500mm 的小型控制箱内

? 由于使用了过压通风设计将风扇安装在前部以及防尘滤网，实现了防尘保护

? 具有防振动和防冲击的专用硬盘托架和板卡固定器

由于较高的投资安全性，成本降低

? 使用寿命至少为 2 年，备件的***使用寿命为 3 年。

? 使用 SIMATIC 组件进行了系统测试

? 通过全球市场认证 (cULus)

? 支持传统接口 (PS/2、COM、LPT)

? 安装方式跨多代设备兼容

? 全球服务与支持

Area of application

SIMATIC IPC547G 为系统集成商、机柜设计人员、工程建设者和机械设备厂商提供了一种 19 英寸机架式 PC 平台，适合控制级和车间级的高性能应用和 IT 应用。此产品可用于：

? 工业和可视化应用

? 工业高端图像处理

? 质量***/监视任务

? 测量和控制任务

? 数据捕捉和管理

SIMATIC IPC547G 通过 CE 认证，适用于工业领域以及住宅和商业领域。除工业应用外，因此也可以用于楼宇自动化服务或公共设施。

与作为 SIMATIC HMI 软件包的 WinCC flexible、WinCC RT Advanced、WinCC 或 WinAC RTX/F 一起订购 SIMATIC 机架式 PC，可享受优惠价格

Design

基本设计

? 嵌入式安装全金属 19 英寸机箱 (4 U)，具有较高电磁兼容性和机械坚固性

? 伸缩导轨安装准备。通过适宜的套件，可以水平和垂直安装并作为工业立式 PC 使用

? 可锁闭式前开门，可以实现授权对前部插拔介质、操作员控制件（电源、复位）、USB 接口、前部风扇和防尘滤网进行操作

? 板卡固定器***了 PC 模块的安全运输（抗震动和撞击）

? 使用一件工具即可更换 PC 组件（如 PC 卡或硬盘）

? 更换前置风扇和粉尘过滤器，无需工具

? 通过用轴承固定的前风扇进行过压力通风提供防尘

? 用于安装驱动器的插槽：

o 前面：

4 x 低型 HDD 可拆卸硬盘托架；1 x 光驱（细长型）

o 内部：

3 x 3.5"，5.25"；2 x 3.5"（可选）

设计类型

主板（H110 芯片组）

? 集成图形卡：Intel HD 显卡；

o 530 / 510 集成到处理器中

? 接口

o 2 个 Intel 千兆位以太网接口（RJ45，具有协同能力）

o 4 个 USB 3.0 端口：2 个后置，2 个前置

o 4 个 USB 2.0 端口：4 个后置

o 1 个标准显示器接口 V1.2，1 个 DVI-D，2 个 PS/2

o 音频接口：Line in, line out, micro

? 7 个扩展用空余插槽(全部为长插槽)：

o 1 x PCIe x16 Gen. 3

o 1 x PCIe x16（1 排）Gen 2

o 1 x PCIe x8（1 排）Gen 2

o 1 x PCIe x4（1 排）Gen 2

o 1 x PCIe x4（1 排）Gen 2

o 2 x PCI

主板（C236 芯片组）

? 集成图形卡：Intel HD 显卡；

o P530 / 530 / 510 集成到处理器中

? 接口

o 2 个 Intel 千兆位以太网接口（RJ45，具有协同能力）

o 6 个 USB 3.0 端口：4 个后置，2 个前置

o 5 个 USB 2.0 端口：4 个后置，1 个内置（例如，用于具有可选联锁功能的软件加密狗）

o 1 个标准显示器接口 V1.2，1 个 DVI-D，1 个 COM1，2 个 PS/2

o 音频接口：Line in, line out, micro

? 7 个扩展备用插槽(全部为长插槽)

o 1 x PCIe x16 Gen. 3

o 1 x PCIe x16（4 排）Gen 3

o 1 x PCIe x8（1 排）Gen 3

o 1 x PCIe x4（4 排）Gen 3

o 1 x PCIe x4（1 排）Gen 3

o 2 x PCI

处理器

? Intel Xeon E3-1275 v5 1) (4C/8T) 3.6 (4.0) GHz，8 MB 高速缓存，iAMT 11.0

? Intel Core i7-6700 (4C/8T) 3.4 (4.0) GHz，8 MB 高速缓存，iAMT 11.0 1)

? Intel Core i5-6500 (4C/4T) 3.2 (3.6) GHz，6 MB 高速缓存，iAMT 11.0 1)

? Intel Pentium 处理器 G4400 (2C/2T) 3.3 GHz，3 MB 高速缓存

主存储器配置

? 64 GB，DDR4-2133 SDRAM

? 可用存储器配置：4 GB, 8 GB, 16 GB, 32 GB, 64 GB 1)

图像显示能力扩展

? PCI Express 显卡x16（双输出：2 x VGA 或 2 x DVI-D），1 TB，高达 2 048 x 1 536 像素，60 Hz，32 位彩色

? 用于板载图形接口 (1 x VGA)的适配器电缆（DP 至 VGA），可连接模拟监控器

驱动器 (SATA)

? 内部安装：

o 1 x 1 TB HDD

o 2 x 1 TB HDD

o 1 x 240 GB SSD

o 1 x 480 GB SSD

o 2 x 480 GB SSD

o RAID1，1 TB（2 x 1 TB 硬盘）1)

o RAID1，1 TB（2x 1 TB 硬盘 [企业]）1)

? 安装在前面的低型可拆卸驱动托架中（在 RAID 配置中进行热插拔）：

o 1 x 1 TB HDD

o 2 x 1 TB HDD

o 1 x 480 GB SSD

o 2 x 480 GB SSD

o RAID1，480 GB（2 x 480 GB 固态硬盘）1)

o RAID1，1 TB（2 x 1 TB 硬盘）1)

o RAID1，1 TB（2 x 1 TB [企业]）1)

o RAID1，2 TB（2 x 2 TB [企业]）1)

o RAID1，2 TB（2 x 2 TB 硬盘 [企业]）1) + 1 x 2 TB 硬盘 [企业] 作为热后备

o RAID1，2 TB（2 x 2 TB 硬盘 [企业]) 1) + 1 x 480 GB 固态硬盘（如果已配置，固态硬盘上安装了操作系统）；

o RAID5，4 TB（3 x 2 TB 硬盘 [企业]） 1)

o RAID5，4 TB（3 x 2 TB 硬盘 [企业]） 1) + 1 x 2 TB 硬盘 [企业] 作为热后备（ +35 °C 环境温度）

光驱

? DVD±R/RW（细长型）

附加接口

? 1 个 COM2 和 1 个 LPT，后置

电源

? AC (100 ... 240 V, 50 1) ... 60 Hz)

? 冗余：2 x AC (100 ... 240 V, 50 ... 60 Hz)

? 根据具体国家配置电源线

o EU

o 美国

o 中国

预装操作系统（已激活）

? Windows 7 Ultimate 多语言版（64 位）

? Windows 10 IoT LTSB 2015，多语言版（64 位）

? Windows Server 2008 R2 标准版，含 5 个客户端，多语言版（64 位）

? Windows Server 2012 R2 标准版，含 5 个客户端，多语言版（64 位）

1) ***主板（C236 芯片组）

可以定购塔式安装架附件，用于将计算机转变为工业塔式 PC
